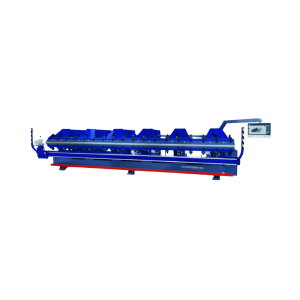

Paneladora Positivo / Negativo Variobend Serie DB
Los modelos DB son robustas y potentes plegadoras longitudinales que destacan por estar equipadas con dos renglones de plegado, lo que permite una mayor precisión y versatilidad en el trabajo con diferentes tipos de perfiles. Entre las innovaciones desarrolladas por ASCO, que forman parte integral del equipamiento básico de todos los modelos DB, se incluyen el plegado cónico y la inserción mutua de perfiles, que aportan soluciones avanzadas para la fabricación de piezas complejas. Además, cuentan con una gran altura de apertura en el renglón de sujeción, facilitando el manejo de chapas más gruesas y perfiles voluminosos.
Los renglones de plegado y sujeción están segmentados y fabricados en acero de alta resistencia, garantizando una durabilidad y fiabilidad excepcionales durante largos ciclos de producción. Asimismo, el sistema de plegado patentado con renglones en diagonal proporciona una técnica innovadora que mejora la calidad del doblado y amplía la variedad de perfiles que pueden ser procesados.
Como ventaja adicional, esta serie ofrece el exclusivo dispositivo de virado, único a nivel mundial, que permite automatizar y optimizar el proceso de plegado con un nivel de precisión y eficiencia que no se encuentra en otras máquinas del mercado. Este dispositivo contribuye a reducir los tiempos de ciclo y a mejorar la repetibilidad, siendo un gran aliado para la producción industrial moderna.
Variobend Serie DB — Ficha Técnica
La Variobend Serie DB es una plegadora/“double folder” de chapa equipada con dos aletas de doblado (dos “bancos de plegado”), diseñada para ofrecer alta potencia, versatilidad y rapidez en el doblado de chapas largas o piezas complejas. Es ideal para trabajos de plegado exigentes, con capacidad para manejar perfiles de chapa competitivos en producción en serie o en trabajos personalizados.
Características destacadas
- Dos barras de plegado (“two folding beams”) — doble plegado — lo que permite doblados “positivo/negativo” o formas complejas sin necesidad de múltiples máquinas.
- Sistema patentado de plegado con vigas inclinadas (“inclined bending beams”), lo que permite una gran libertad geométrica y variedad de perfiles que no serían posibles con plegadoras convencionales.
- Vigas de plegado y sujeción segmentadas, fabricadas en acero de alta resistencia. Esto permite cambios rápidos de Herramientas/segmentos y resultados de plegado precisos.
- Aletas de plegado con gran altura de apertura — lo que facilita plegados de piezas voluminosas o con geometrías complejas.
- Capacidad de plegado de chapa de acero de 1,50 mm hasta 2,00 mm según modelo.
- Modelos disponibles desde 4 hasta 12 metros de longitud — lo que las hace aptas para chapas largas o trabajos de gran formato.
- Posibilidad (opcional) de sistema servo y “crowning” eléctrico de la mordaza superior, para eliminar sobreplegados en los bordes exteriores de las piezas plegadas.

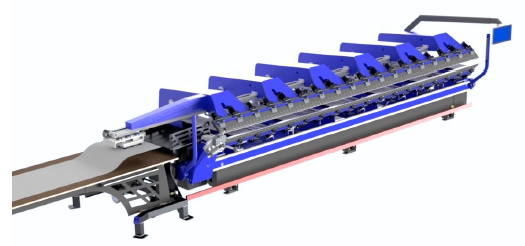

- Dispositivo de volteo (“flipping device”) disponible — que permite voltear la chapa automáticamente a lo largo de toda la longitud de trabajo.
- Control preciso y rápido de plegado gracias a la tecnología servo + control y sincronización de múltiples ejes (plegado, sujeción, posicionamiento, tope trasero), lo que permite cambios de dirección de plegado en un tiempo muy corto.
Modelos, capacidades y datos técnicos (según información pública)
| Modelo | Longitud / tamaño | Capacidad chapa (acero) | Notas / comentarios |
|---|---|---|---|
| DB 4 1,50 | ~ 4 m | 1,50 mm | Longitud corta, base mínima del rango DB. |
| DB 4 2,00 | ~ 4 m | 2,00 mm | Capacidad máxima de chapa en versión corta. |
| DB 6 1,50 | ~ 6 m | 1,50 mm | Versión intermedia. |
| DB 6 2,00 | ~ 6 m | 2,00 mm | Capacidad chapa más gruesa en 6 m. |
| DB 8 1,50 | ~ 8 m | 1,50 mm | Longitud media‑larga. |
| DB 8 2,00 | ~ 8 m | 2,00 mm | Versión alta capacidad. |
Equipamiento estándar y opcional de la Serie DB
- Sistema de plegado con dos vigas (“up‑down folder”) — doble doblado por ciclo.
- Barras de plegado inclinadas y segmentadas de acero de alta resistencia.
- Capacidad de chapa 1,50–2,00 mm (acero) según versión.
- Longitudes de trabajo adaptables: de 4 a 12 metros.
- Opcional: servo‑tecnología + “crowning” eléctrico de la mordaza superior para eliminación automática de sobreplegados en bordes de piezas.
- Opcional: dispositivo de volteo automático (“flipping device”) para girar chapas durante el proceso de plegado — útil en piezas largas o complejas.
- Sistema de control CNC/táctil — con posibilidad de programación directa, ideal para series repetitivas o piezas complejas.
- Sistemas de seguridad estándar como barreras de luz, protecciones en mordaza y controles de pedal/freno (varía según versión).
- Opcional: unidad de corte integrada — según distribuidor.
Porqué elegir este producto
La Variobend Serie DB es una plegadora doble (up‑down) de chapa robusta, versátil y potente, pensada para producción industrial de piezas largas, perfiles complejos o piezas que requieren doble doblado. Su sistema de dos vigas, vigas inclinadas segmentadas, posibilidades de longitud hasta 12 m y espesores de chapa de 1.5–2.0 mm la hacen adecuada para trabajos exigentes y variados. Las opciones de servo‑tecnología, crowning eléctrico, volteo automático y control CNC aumentan su versatilidad, precisíon y eficiencia, lo que la convierte en una opción competitiva para talleres y producción industrial intensiva.
