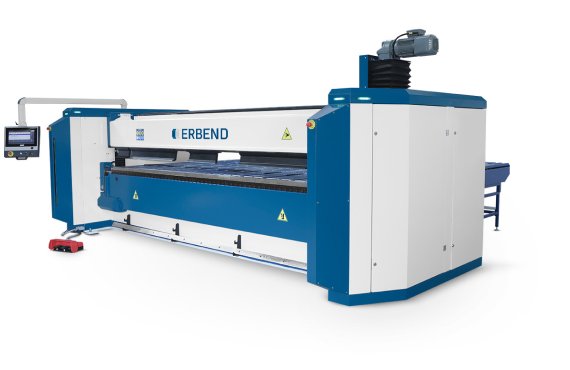

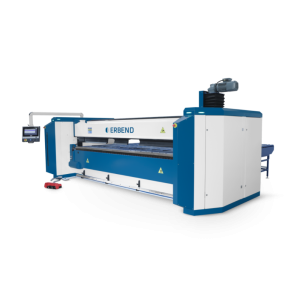

Paneladora Erbend Serie MFA
La Erbend MFA CNC Servo Combi es una plegadora de chapa servoeléctrica diseñada para entornos industriales que requieren versatilidad y precisión. Su viga superior tipo “combi” incorpora dos estaciones de herramientas: una con segmentos tipo “goat-foot” para plegados tipo caja, y otra con herramienta de nariz afilada para perfiles largos. Esta configuración permite cambiar rápidamente entre distintos tipos de plegado sin necesidad de ajustes complejos ni pérdida de tiempo en la producción.
Equipada con un sistema de control CNC intuitivo y pantalla táctil, junto con un posicionador trasero servoeléctrico y opciones avanzadas como ajuste motorizado o software gráfico 2D/3D, la MFA Combi combina eficiencia operativa con un alto nivel de automatización. Su construcción robusta y las medidas de seguridad integradas la convierten en una solución ideal para talleres que buscan calidad, repetibilidad y flexibilidad en el conformado de piezas metálicas complejas.
Erbend MFA CNC Servo Combi — Ficha Técnica
La Erbend MFA CNC Servo Combi es una plegadora/curvadora servoeléctrica de chapa, con viga superior de doble estación (“combi beam”) que permite alternar fácilmente entre herramientas para plegados de perfiles largos o piezas tipo caja/panel — ideal para alta flexibilidad en producción sin necesidad de reconfigurar la máquina cada vez.
Características destacadas
- Viga superior con doble estación de herramientas: una estación con herramienta segmentada tipo “goat-foot” (para cajas, piezas profundas), y otra con herramienta de nariz afilada (“sharp-nose”) para plegados continuos o perfiles largos.
- Sistema de sujeción mediante “ball-screw spindle system” (husillo de bolas + servomotor) que asegura una sujeción potente, uniforme y estable.
- Apertura de viga de 250 mm cuando no hay herramientas montadas.
- Haz inferior (“lower beam”) sólido, con canales, y juego de herramientas plegadoras de 15 mm y 40 mm de anchura.
- Back-gauge servoeléctrico de 1500 mm, con mesa de apoyo + dedos sólidos + mesa de soporte con rodillos (“ball-caster table”), para un posicionamiento preciso de la chapa.
- Control CNC mediante software “Line-by-Line” (ERFOLD BASIC) ejecutado en pantalla táctil (15.6”), con brazo giratorio para comodidad.
- Barreras de luz frontales para seguridad del operario.
Modelos y datos técnicos
| Modelo | Longitud plegado (mm) | Espesor máx. acero (mm) | Espesor máx. inoxidable (mm) | Espesor máx. aluminio (mm) | Dimensiones aprox. (L / W / H mm) | Peso aprox. (kg) |
|---|---|---|---|---|---|---|
| MFA 2040 | 2050 | 4 | 3 | 6 | 3600 / 2300 / 2300 | 6600 |
| MFA 2535 | 2550 | 3,5 | 2,5 | 5 | 4100 / 2300 / 2300 | 7100 |
| MFA 3230 | 3200 | 3 | 2 | 4 | 4700 / 2300 / 2300 | 8050 |
| MFA 4225 | 4200 | 2,5 | 1,5 | 3,5 | 5700 / 2300 / 2300 | 9450 |
Equipamiento estándar
- Doble viga superior con estación combinada (goat-foot + sharp-nose).
- Viga inferior sólida con canal + herramientas de 15 mm y 40 mm.
- Ajuste manual de altura de la viga de plegado.
- Back-gauge servoeléctrico con mesa soporte y dedos sólidos + mesa rodante para la chapa.
- Control CNC ERFOLD BASIC con pantalla táctil en brazo giratorio.
- Barreras de luz frontales de seguridad.
Opciones / versiones configurables
- Back-gauge servoeléctrico de mayor longitud (2500 / 3200 / 4200 mm) con mesa soporte en forma L / T / U.
- Software avanzado gráfico 2D/3D (ERFOLD ADVANCED) para plegados complejos.
- Ajuste servoeléctrico de la viga de plegado (opcional).
- Sistema de sujeción rápida neumática para herramienta “goat-foot”.
- Sistema de crowning manual.
- Herramientas plegadoras inferiores segmentadas o especiales, según necesidad.
Porqué elegir este producto
La MFA CNC Servo Combi se posiciona como una plegadora muy versátil: gracias a su viga “combi” de doble estación, permite alternar entre diferentes tipos de plegado sin reconfigurar, lo que reduce tiempos de preparación. Su sistema servoeléctrico con husillo de bolas, back-gauge servo y control CNC garantizan precisión, repetibilidad y calidad en producción. Es una opción adecuada tanto para producción en serie como para trabajos variados (cajas, paneles, perfiles, lotes distintos), con un buen equilibrio entre potencia, flexibilidad y calidad.
