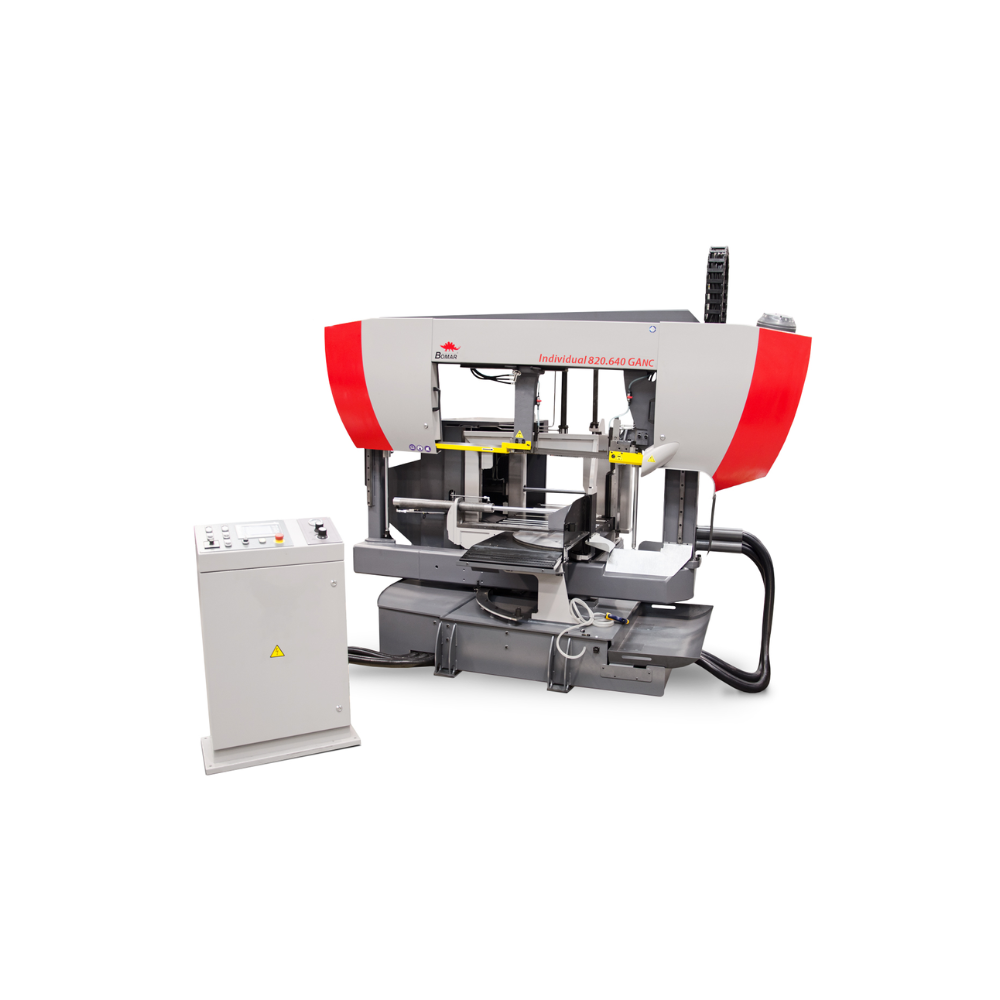

Sierra de cinta Bomar Serie Individual GANC
Una sierra de cinta automática universal de construcción de doble columna, diseñada también para cortes a inglete de un solo lado. Gracias a la rigidez de sus brazos, las sierras de cinta de doble columna con guías lineales a ambos lados logran tiempos de corte mucho más cortos, especialmente en el corte de materiales completos, que las máquinas con brazos de sierra articulados. La notable potencia de corte de la máquina se debe a las siguientes características: guía de precisión de banda de carburo de tres lados, brazo de sierra apoyado en guías lineales precargadas a ambos lados, banda de sierra de 54 mm de altura y, por último, un cepillo sincronizado para la eliminación de virutas.

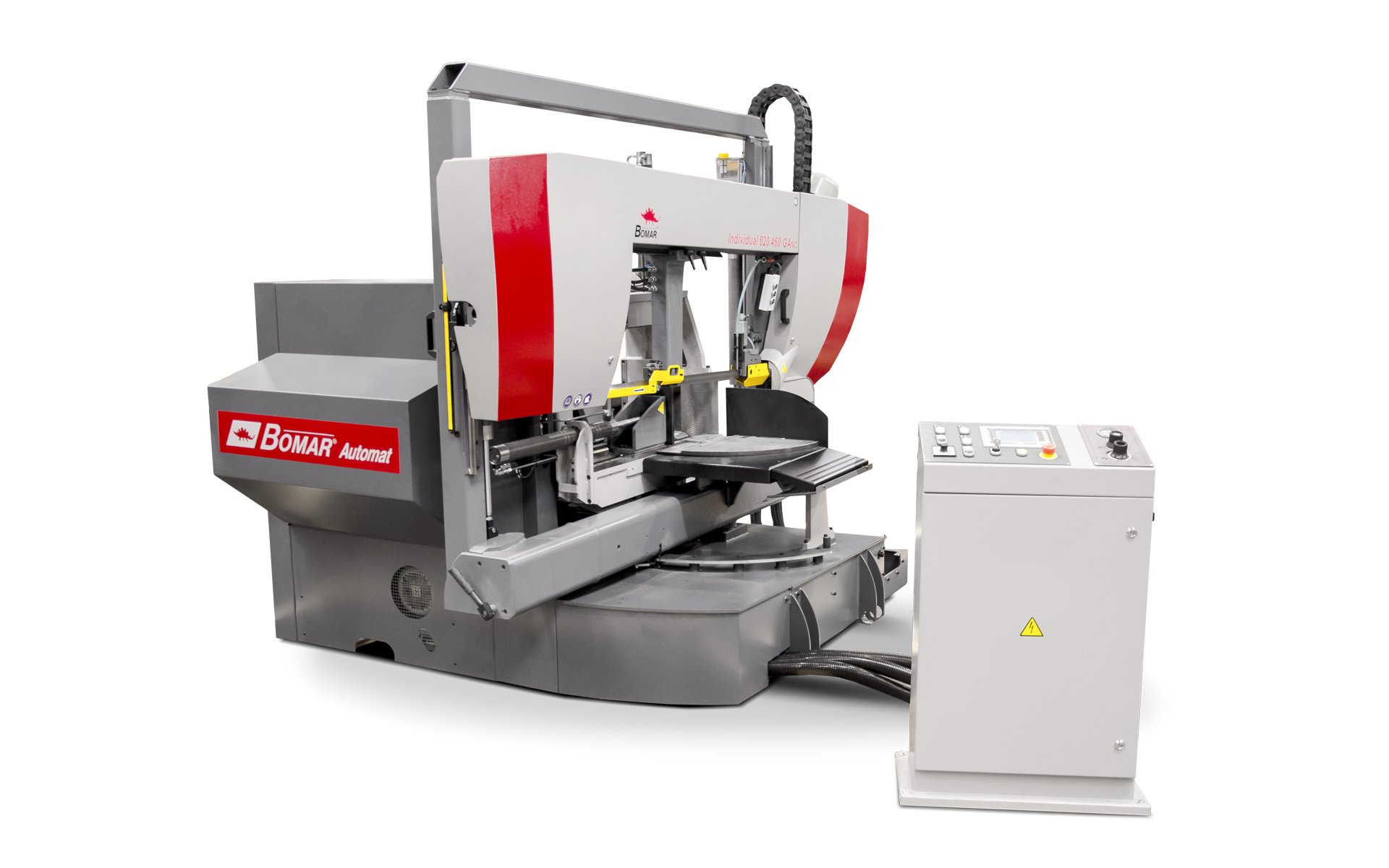

La Sierra de Cinta Bomar Serie Individual GANC es una sierra de cinta universal completamente automática, diseñada con estructura de doble columna para realizar cortes a inglete de 0° a 60°. Su construcción robusta y su sistema de accionamiento de cinta de alta potencia con velocidad regulable de forma continua garantizan un corte preciso, estable y eficiente.

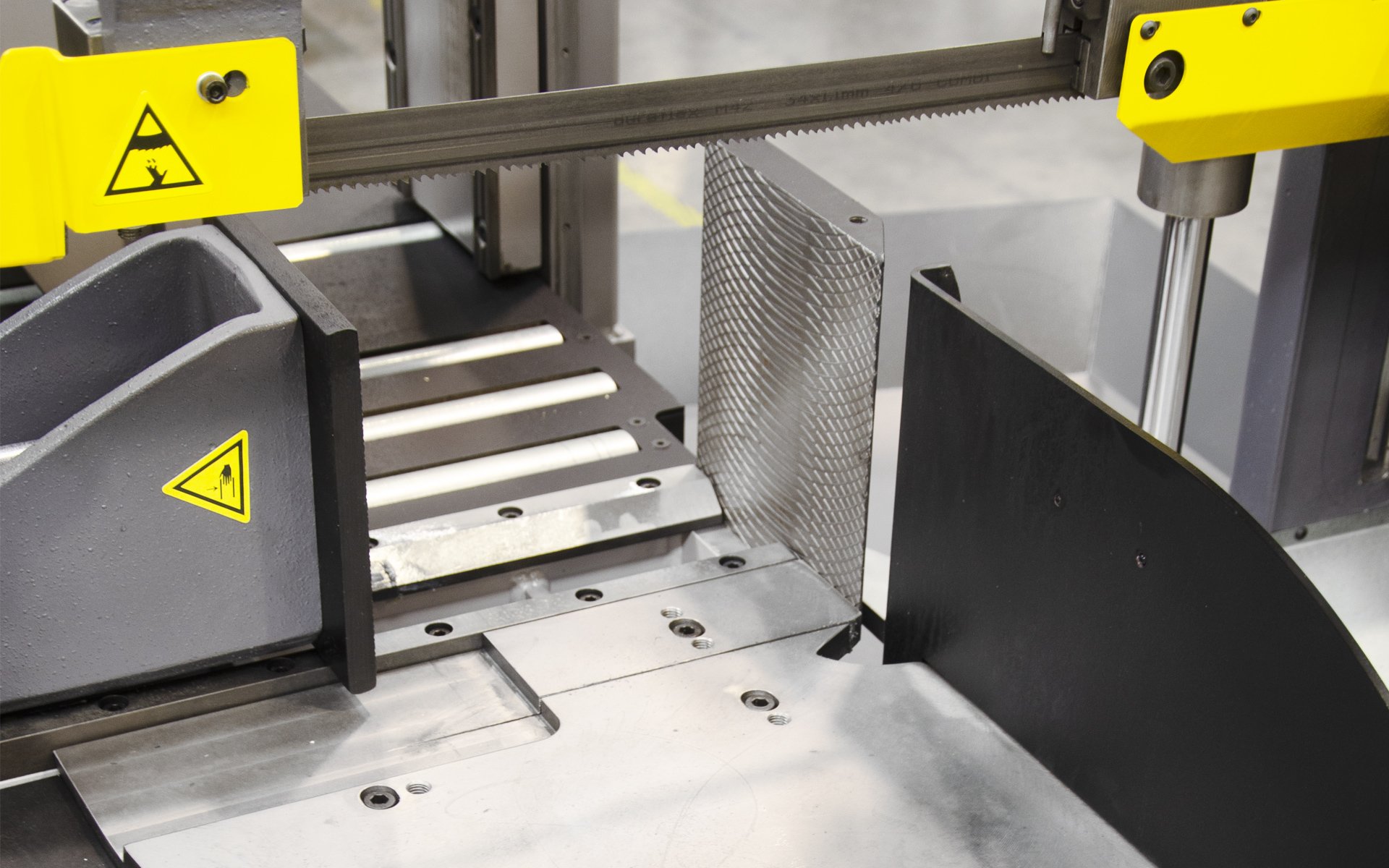

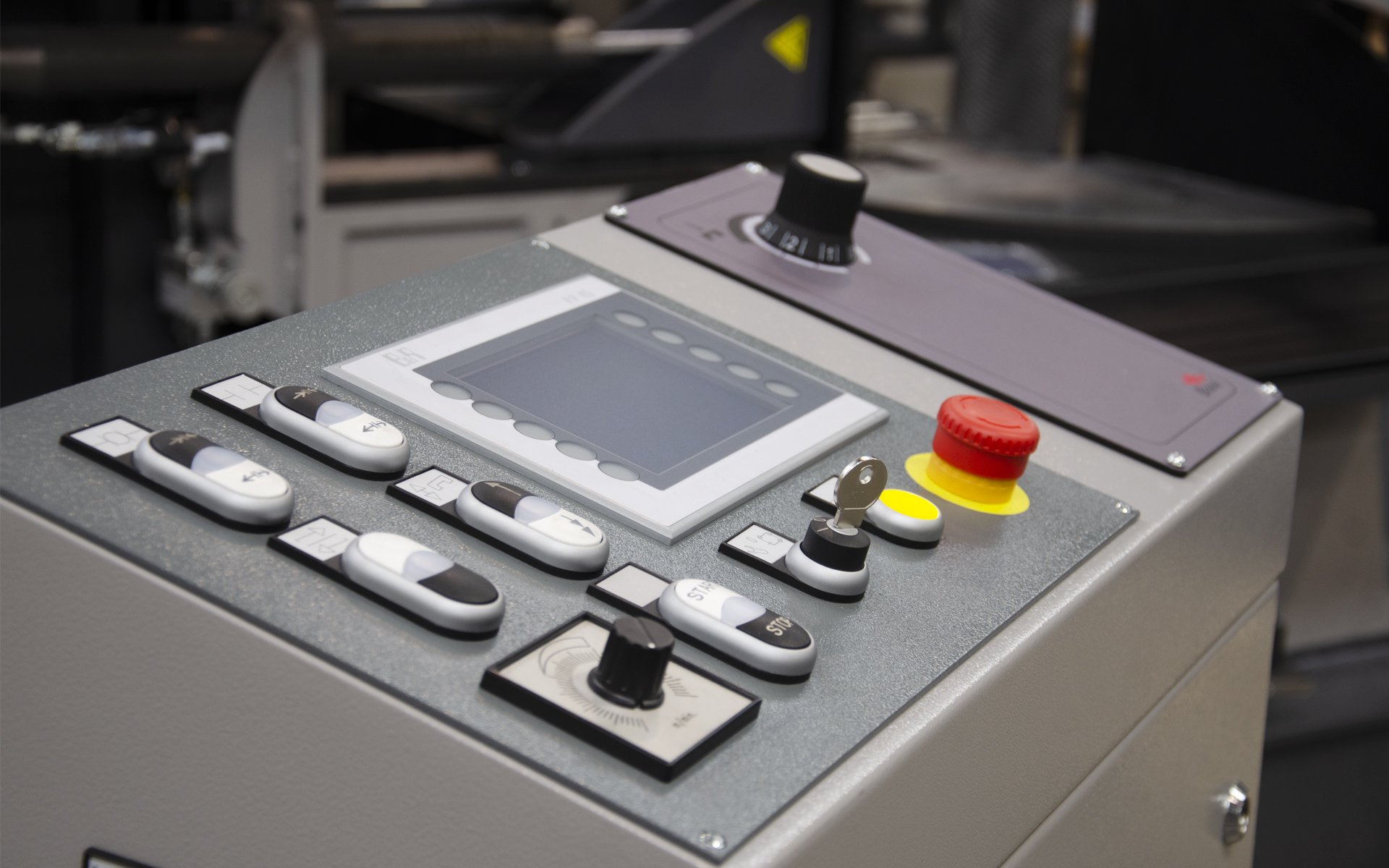

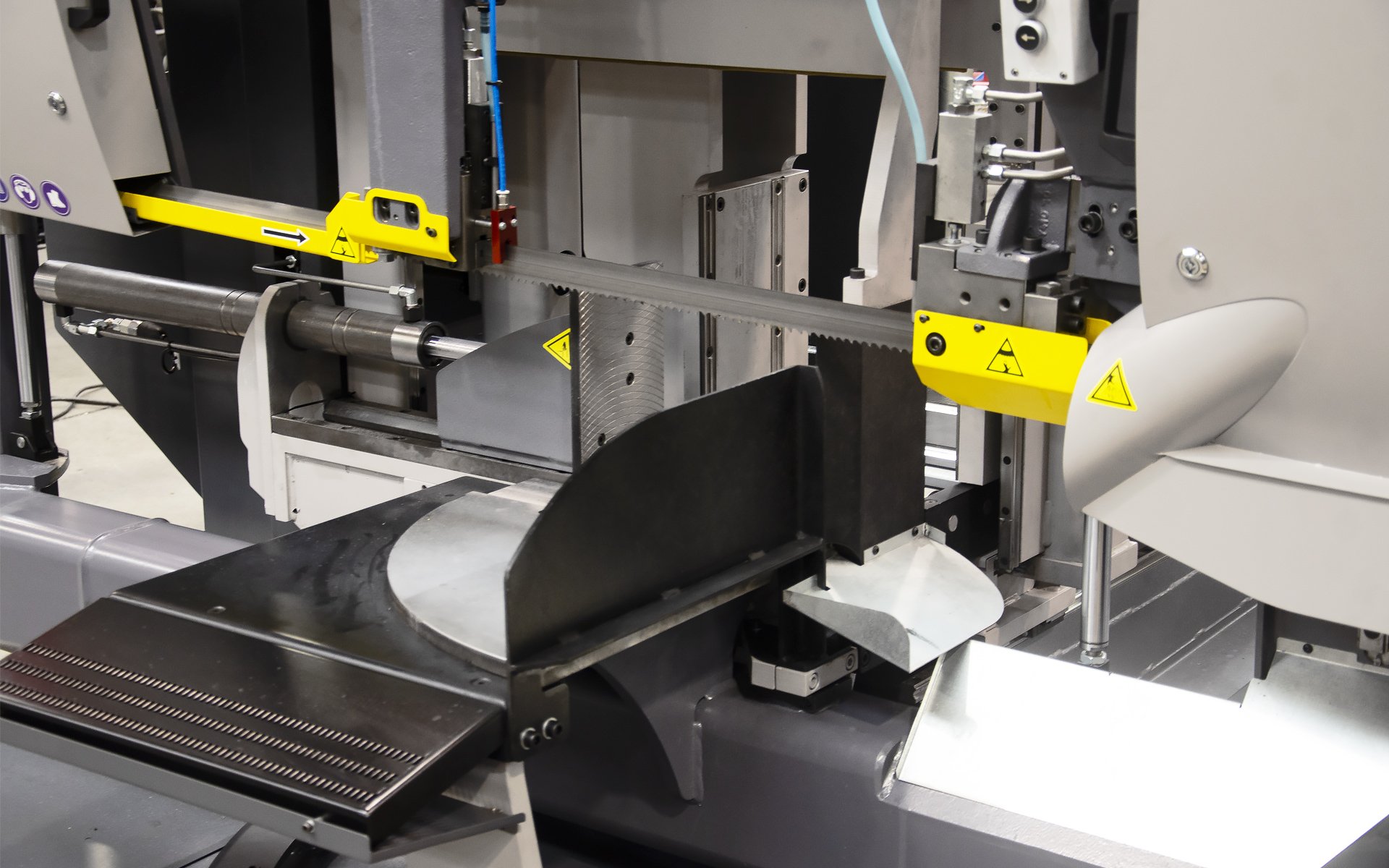

Equipada con guías de cinta de carburo de alta precisión, regulación automática de la presión de corte y cepillo de virutas accionado, ofrece un funcionamiento fiable y un excelente rendimiento en trabajos de producción. Incorpora además un cilindro hidráulico de sujeción de carrera completa, control electrónico de la tensión y rotura de la cinta, y un moderno sistema de control con pantalla de gran formato y funciones de diagnóstico de la máquina.
Características principales
- Control NC totalmente automático
- Construcción de doble columna
- Cortes a inglete de 0° a 60°

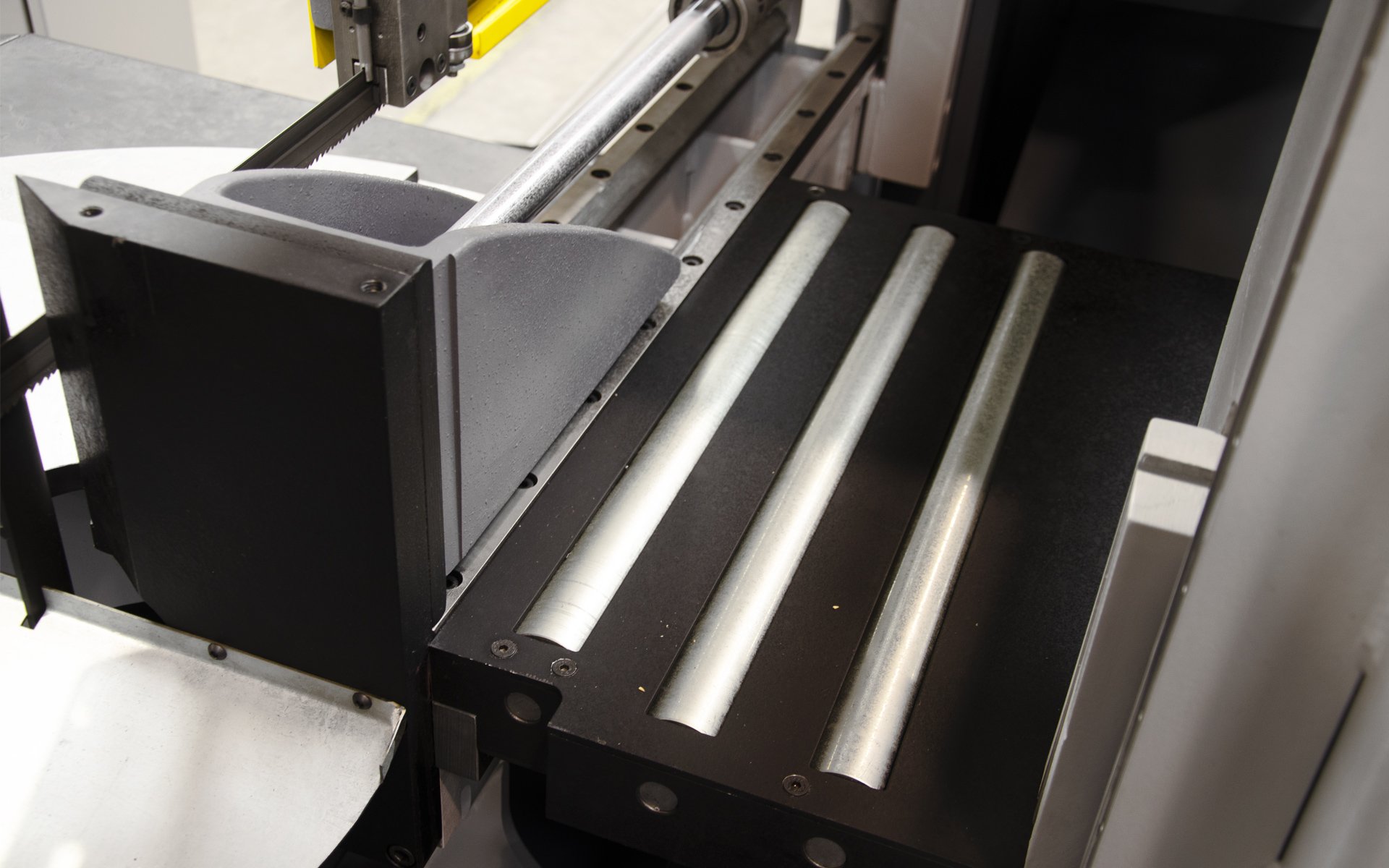

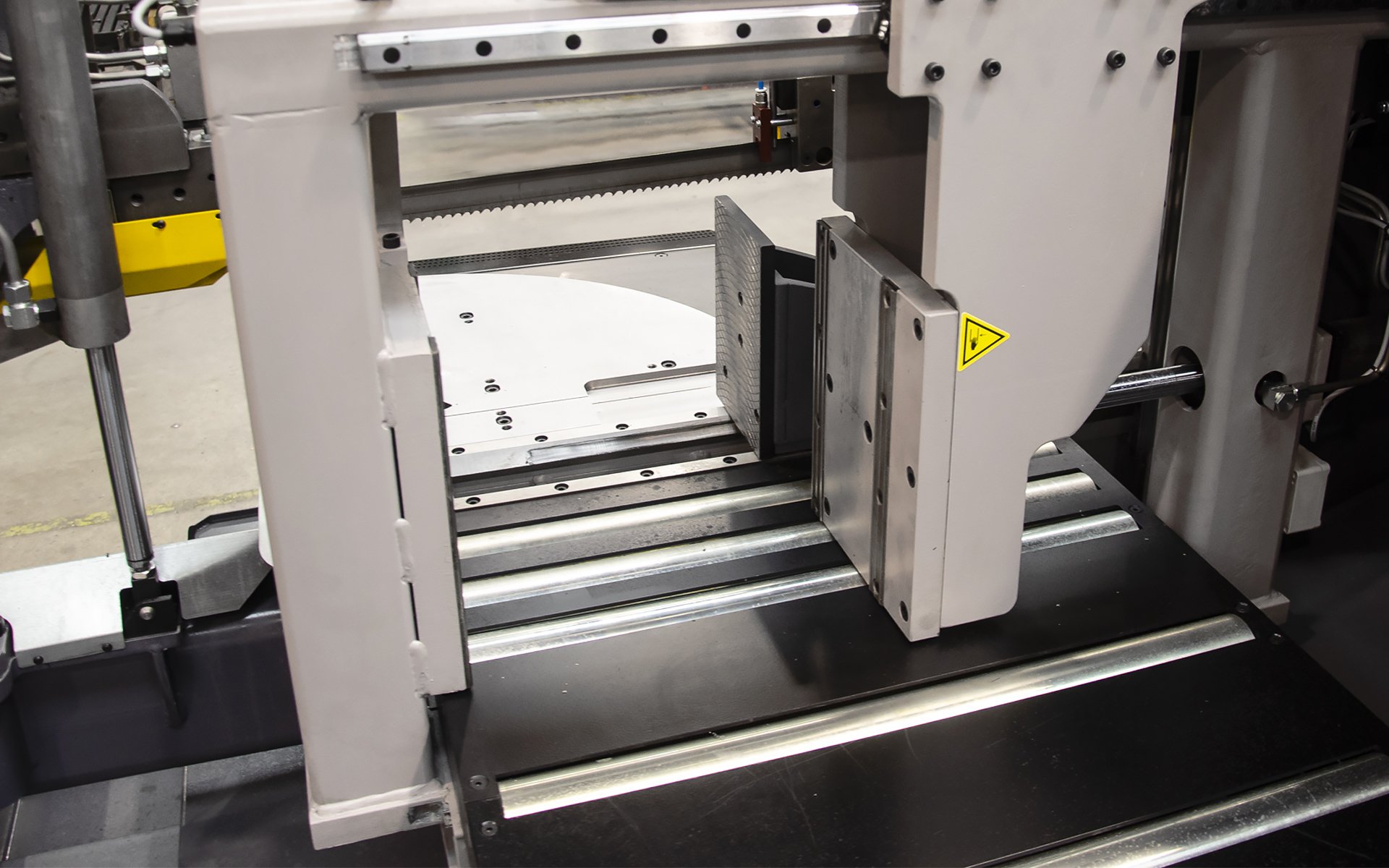

- Mordaza hidráulica de carrera completa
- Control de tensión y rotura de la cinta
Equipo Estándar y Accesorios
- Regulación automática de la presión de descenso según resistencia del material
- Avance continuo del brazo de sierra
- Accesorios opcionales: LaserLiner, iluminación adicional, dispositivo de lubricación por niebla (Microniser)
- Adaptaciones: transportadores de rodillos para entrada/salida, topes de longitud, alimentadores transversales
Parámetros de corte
Individual 520.360 GANC
| Ángulo de inglete | Diámetro redondo (mm) | Rectángulo (mm) | Plano (mm) | Cuadrado (mm) |
|---|---|---|---|---|
| 0° | 360 | 520 × 360 | 520 × 360 | 360 |
| 45° a la derecha | 360 | 360 × 325 | 315 × 360 | 350 |
| 60° a la derecha | 240 | 235 × 235 | 215 × 360 | 235 |
Individual 620.460 GANC
| Ángulo de inglete | Diámetro redondo (mm) | Rectángulo (mm) | Plano (mm) | Cuadrado (mm) |
|---|---|---|---|---|
| 0° | 460 | 620 × 460 | 620 × 460 | 460 |
| 45° a la derecha | 405 | 410 × 280 | 380 × 460 | 405 |
| 60° a la derecha | 260 | 265 × 320 | 255 × 460 | 265 |
Individual 720.540 GANC
| Ángulo de inglete | Diámetro redondo (mm) | Rectángulo (mm) | Plano (mm) | Cuadrado (mm) |
|---|---|---|---|---|
| 0° | 540 | 720 × 540 | 720 × 540 | 540 × 540 |
| 45° a la derecha | 500 | 500 × 410 | 460 × 540 | 470 × 470 |
| 60° a la derecha | 350 | 340 × 210 | 310 × 540 | 310 × 310 |
Individual 820.640 GANC
| Ángulo de inglete | Diámetro redondo (mm) | Rectángulo (mm) | Plano (mm) | Cuadrado (mm) |
|---|---|---|---|---|
| 0° | 640 | 820 × 640 | 820 × 640 | 640 × 640 |
| 45° a la derecha | 550 | 550 × 400 | 500 × 640 | 520 × 520 |
| 60° a la derecha | 380 | 370 × 250 | 340 × 640 | 360 × 360 |
Datos Técnicos
| Dato técnico | 520.360 GANC | 620.460 GANC | 720.540 GANC | 820.640 GANC |
|---|---|---|---|---|
| Modo de operación | Automático | Automático | Automático | Automático |
| Altura de carga del material | 770 mm | 760 mm | – | – |
| Longitud de avance individual | 750 mm | 750 mm | – | – |
| Longitud mínima de retal | 220 mm | 220 mm | – | – |
| Velocidad de la sierra de cinta | 20–120 m/min | 20–120 m/min | 20–120 m/min | 20–120 m/min |
| Dimensiones de la cinta | 4780 × 34 × 1.1 mm | 4780 × 34 × 1.1 mm | 6660 × 54 × 1.3 mm | 7900 × 54 × 1.6 mm |
| Motor | 3 kW, 3 × 400 V / 50 Hz | 4 kW, 3 × 400 V / 50 Hz | 4 kW, 3 × 400 V / 50 Hz | 5.5 kW, 3 × 400 V / 50 Hz |
Dimensiones de la Máquina y Peso
| Dimensión | 520.360 GANC | 620.460 GANC | 720.540 GANC | 820.640 GANC |
|---|---|---|---|---|
| Longitud | 3350 mm | 3770 mm | – | – |
| Anchura | 2650 mm | 3000 mm | – | – |
| Altura | 2160 mm | 2400 mm | – | – |
| Peso | 1800 kg | 2100 kg | – | – |
