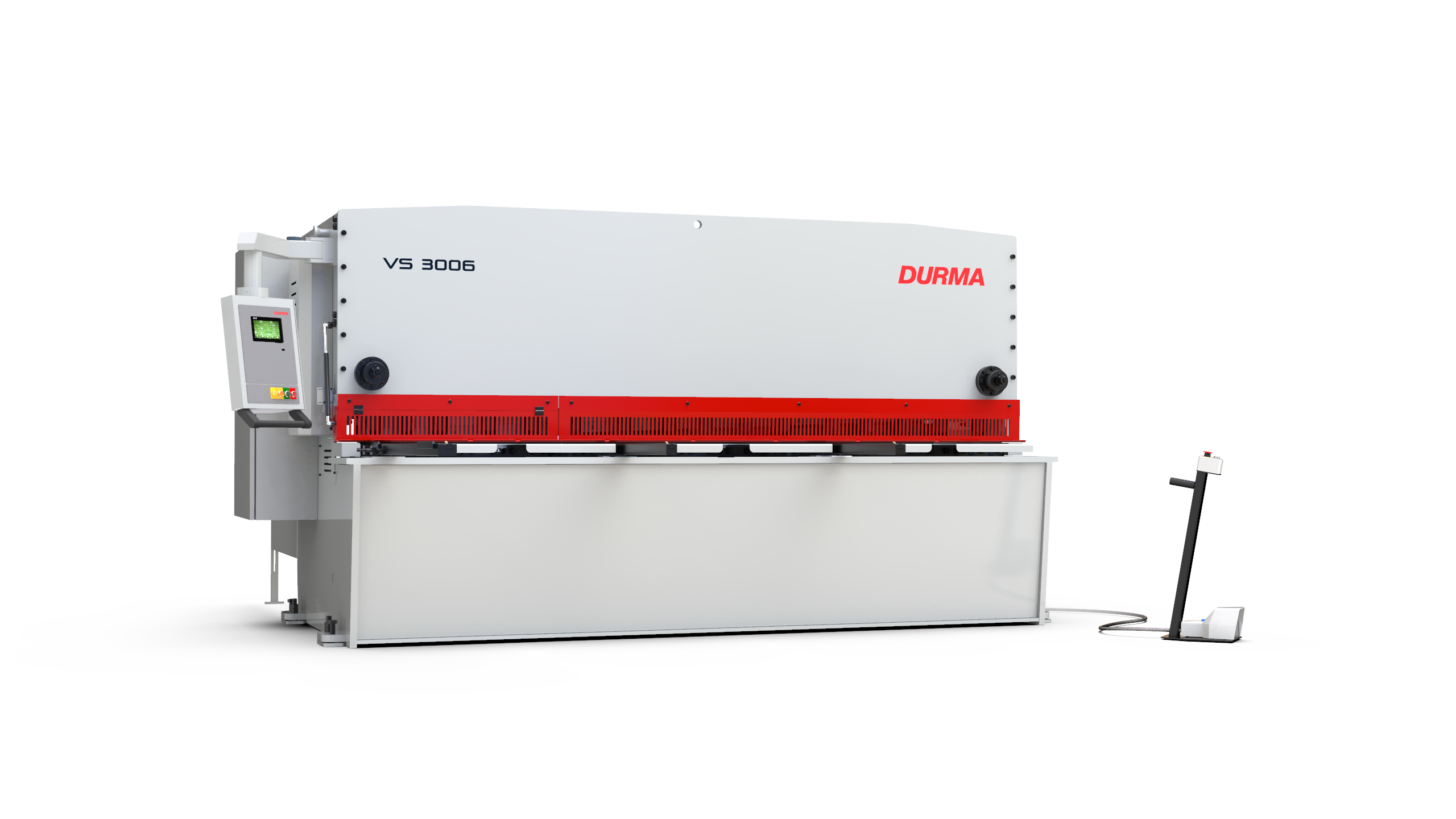

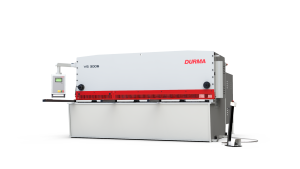

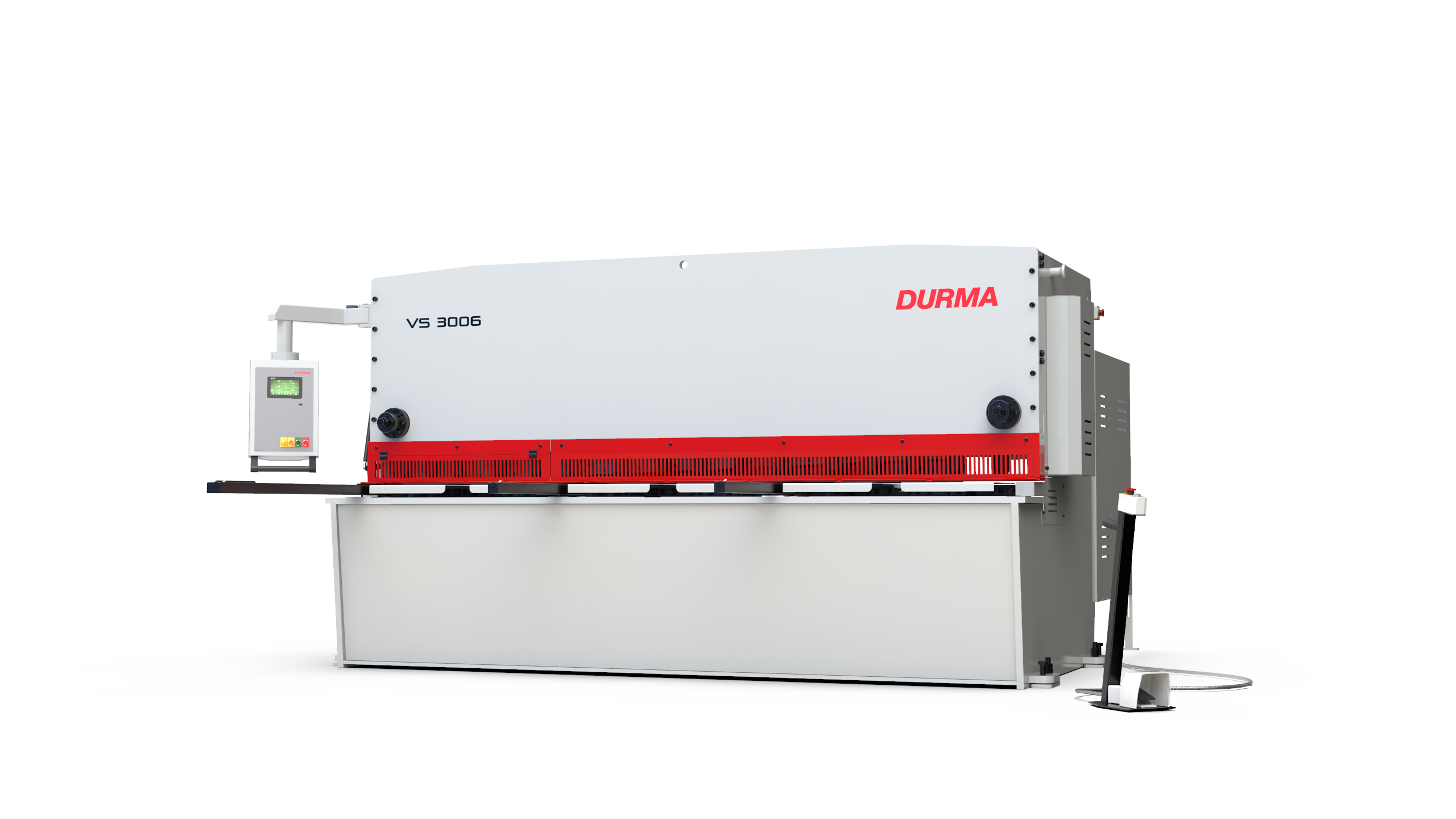

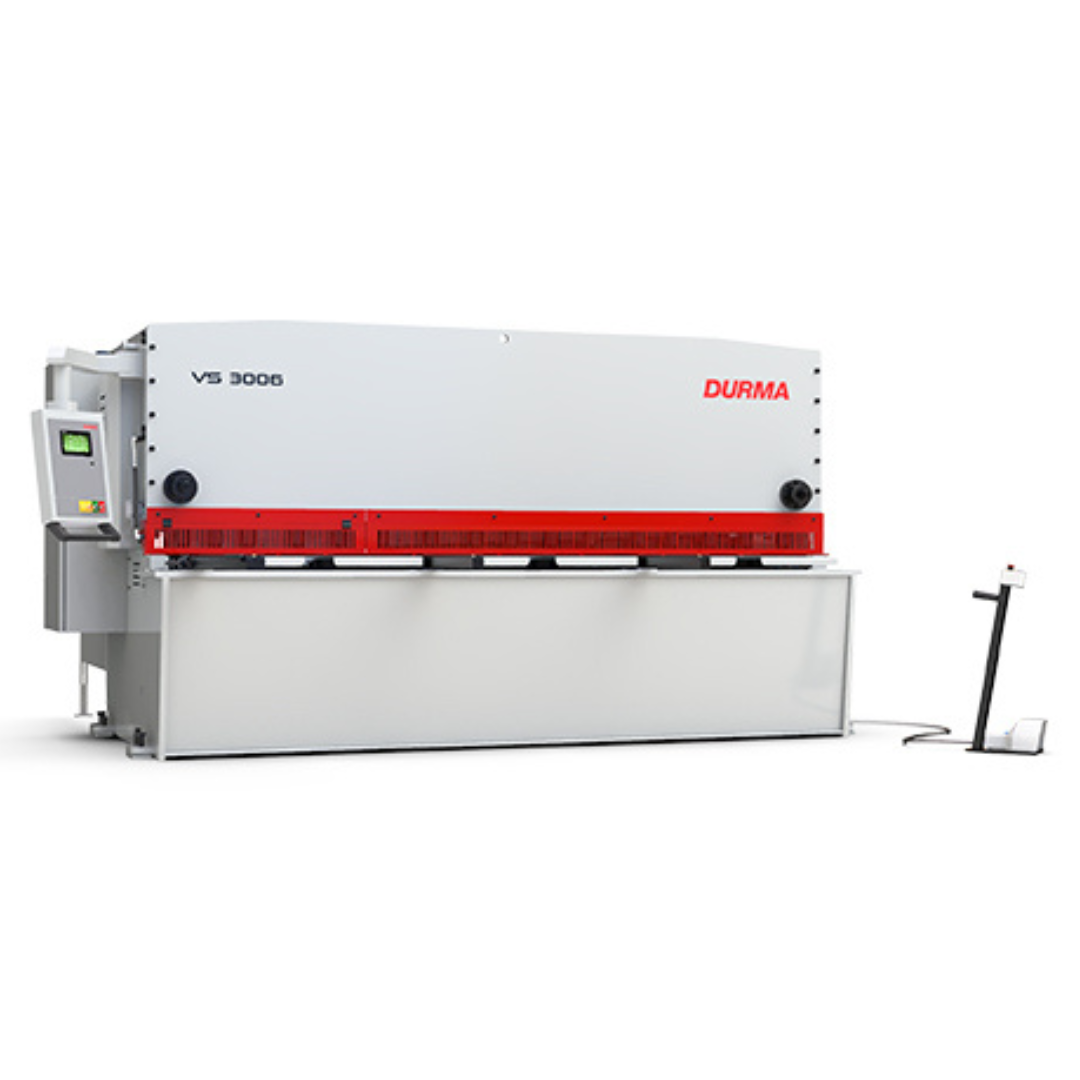

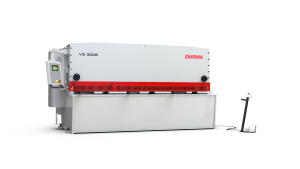

Cizalla Durma Serie VS
La cizalla guillotina de alta tecnología VS con ajuste de ángulo permite realizar cortes rápidos y de alta precisión (± 0.05 mm) con un ángulo de entre 0° 30’ y 2°.
Adecuada para diferentes áreas y sectores, la Serie VS es fácil de operar.
Estas cizallas aportan valor a tu negocio gracias a sus características avanzadas, como protección para los dedos, profundidad de garganta ajustable, escuadra angular regulable, ajuste de separación de cuchillas (CNC), sistema de transporte especial y cortina de luz de seguridad.
Equipadas con el máximo nivel de seguridad laboral y alta eficiencia, las cizallas Durma VS destacan por la precisión de sus cortes.
La Serie VS de Durma corresponde a cizallas guillotina CNC con ángulo de corte variable, diseñadas para ofrecer un rendimiento elevado, cortes precisos y una operación segura en entornos industriales exigentes. Las máquinas están fabricadas siguiendo estándares europeos, con componentes de alta calidad y un diseño estructural robusto que garantiza larga vida útil, potencia y estabilidad durante el corte.
Estas cizallas permiten ajustar el ángulo de corte entre 0° 30′ y 2°–2° 30′ según el modelo, lo que reduce torsiones y mejora la precisión lineal. Gracias a su control CNC, la separación entre cuchillas y el ángulo de corte se pueden ajustar automáticamente, facilitando operaciones rápidas, limpias y repetibles en distintos espesores de chapa. Su concepción industrial permite trabajar con chapas finas, medianas y gruesas, desde 6 mm hasta 25 mm según el modelo.
Características principales de la Serie Durma VS
- Ángulo de corte variable de 0° 30′ a 2°–2° 30′ para obtener cortes precisos y rectos.
- Alta precisión de corte, con tolerancias aproximadas de ±0,05 mm según documentación.
- Separación de cuchillas ajustada automáticamente mediante CNC.
- Diseño robusto y rígido que reduce vibraciones y torsiones.
- Cuchillas endurecidas y rectificadas para larga duración.
- Control CNC táctil tipo D-Touch 7 con interfaz intuitiva, conexión USB y Ethernet.
- Tope trasero (back gauge) rápido, estable y resistente, con velocidad de hasta 200 mm/s.
- Opciones de soporte para chapas finas mediante sistemas neumáticos.
- Equipamiento de seguridad avanzado: cortinas de luz, protecciones finger-guard y holddowns automáticos.
Capacidades de corte (según modelos VS)
| Modelo / Longitud de corte | Capacidad en acero dulce (MS 450 N/mm²) | Capacidad en acero inoxidable (SS 700 N/mm²) |
|---|---|---|
| VS 3006 (3080 mm) | 6 mm | 4 mm |
| VS 6006 (6080 mm) | 6 mm | 4 mm |
| VS 6013 (6080 mm) | 13 mm | 10 mm |
Ciclos y parámetros operativos
| Parámetro | 3006 | 6006 | 6013 |
|---|---|---|---|
| Golpes por minuto | 12–20 | 6–10 | 5–10 |
| Ángulo mínimo | 0º 30’ | 0º 30’ | 0º 30’ |
| Ángulo máximo | 2º | 2º | 2º 30’ |
Fuerza de sujeción, back gauge y accionamiento
| Parámetro | 3006 | 6006 | 6013 |
|---|---|---|---|
| Fuerza en holddowns (ton) | 4 | 10 | 29 |
| Número de holddowns | 16 | 29 | 29 |
| Recorrido del back gauge | 1000 mm | 1000 mm | 1000 mm |
| Velocidad del back gauge | 200 mm/s | 200 mm/s | 200 mm/s |
| Potencia del motor | 11 kW | 22 kW | 37 kW |
| Capacidad de aceite | 125 L | 200 L | 400 L |
Dimensiones físicas
| Parámetro | 3006 | 6006 | 6013 |
|---|---|---|---|
| Profundidad de garganta | 350 mm | 350 mm | 350 mm |
| Altura de la mesa (C) | 820 mm | 900 mm | 950 mm |
| Anchura de la mesa (B) | 494 mm | 630 mm | 650 mm |
| Longitud total (L) | 4100 mm | 7300 mm | 7400 mm |
| Anchura total (W) | 3650 mm | 3400 mm | 3700 mm |
| Altura total (H) | 1950 mm | 2750 mm | 2900 mm |
| Peso aproximado | 7 980 kg | 25 500 kg | 33 820 kg |
Equipamiento estándar
- Control CNC táctil D-Touch 7.
- Estructura de acero de alta resistencia aligerada por tratamiento de tensiones.
- Ajuste automático del ángulo de corte por CNC.
- Ajuste automático de longitud de corte por CNC.
- Mesas frontales con bolas integradas.
- Back gauge de 1000 mm accionado por husillo a bolas.
- Protecciones finger guard abatibles (1000 mm).
- Regla escuadra con T-slot (1500 mm).
- Brazos de apoyo frontales con T-slot y tope abatible (1000 mm).
- Iluminación y línea de sombra.
- Profundidad de garganta de 350 mm.
- Holddowns automáticos con presión ajustada.
- Cuchillas superiores e inferiores con cuatro filos.
- Cumplimiento CE.
Equipamiento opcional
- Láser de línea de corte.
- Cortinas de luz de protección.
- Sistemas neumáticos de soporte de chapa (Durma I y Durma IV).
- Sistema hidráulico anti-torsión.
- Mayor profundidad de garganta.
- Back gauge de 1250 mm.
- Control CNC de ejes X1 y X2.
- Refrigerador de aceite (estándar en 6006 y 6013).
- Calentador de aceite (estándar en 6006 y 6013).
- Lubricación centralizada (manual o motorizada).
- Tope angular ajustable 0–180°.
- Brazos de extensión.
- Cuchillas especiales.
- Medición de temperatura.
- Embalaje especial para exportación.
Aplicaciones típicas
- Corte de chapas de acero dulce, acero inoxidable y otros metales.
- Producción industrial que requiere cortes limpios y rectos sin torsiones.
- Talleres que necesitan alta productividad y repetitividad en fabricación.
- Procesos donde se requiere ajuste fino del ángulo y mínima deformación.
Sobre Durma
Durma pertenece al grupo Durmazlar, con cerca de 70 años de experiencia y tres plantas de producción que suman 150 000 m². Con más de 1000 empleados, la compañía desarrolla maquinaria industrial de alto desempeño y distribuye a nivel internacional. Su misión es ofrecer soluciones fiables, duraderas y tecnológicamente avanzadas para la industria metalmecánica.
Como distribuidor oficial de DURMA en España, Mahenor dispone de servicio técnico propio y un amplio stock de repuestos disponibles a nivel nacional. Nos comprometemos a ofrecer soporte técnico eficiente para mantener sus equipos en óptimas condiciones.
