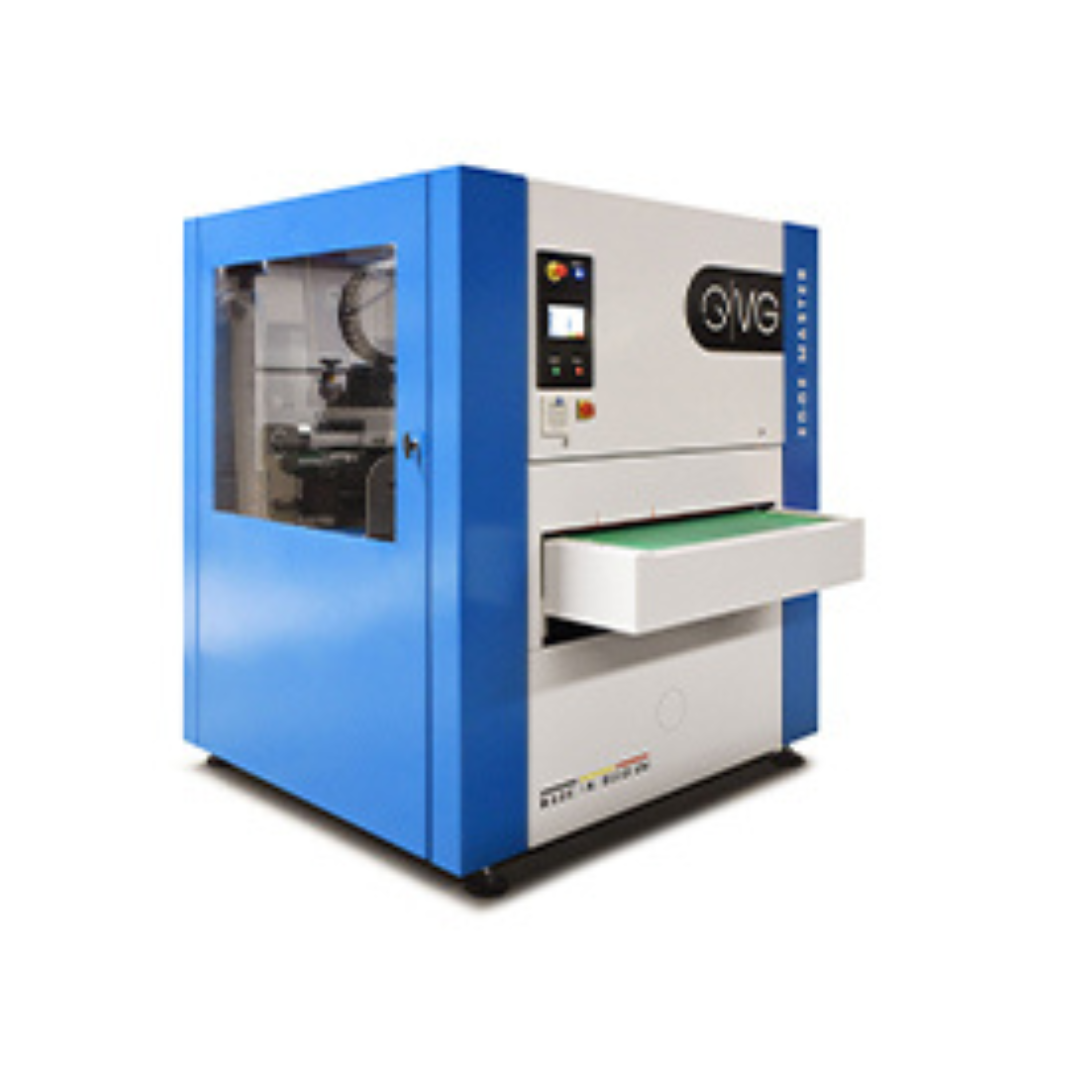

Lijadora de chapa VG Edge Cell Plus
La TS Edge Cell Plus es una lijadora diseñada para el tratamiento de la chapa con la característica de poder lijar, desbarbar, pulir y redondear los cantos. Dichas aplicaciones, dependiendo de la composición de la máquina, pueden realizarse por separado o en una sola pasada.
El diseño modular de la gama Edge Cell permite combinar fácilmente distintas operaciones en un mismo gabinete de máquina.
VG Machines Edge Cell Plus — Desbarbadora / Lijadora de chapa
La serie Edge Cell de VG está diseñada para el desbarbado, redondeado de bordes, eliminación de óxido láser, eliminación de escoria metálica y acabado superficial en piezas planas de chapa metálica de hasta 1330 mm de ancho. En su versión más avanzada, permite realizar todas estas operaciones en una sola pasada.
Operaciones posibles
- Eliminación de escoria metálica tras corte.
- Desbarbado uniforme de cantos y bordes.
- Redondeado / roto de bordes / canto.
- Eliminación de óxido láser u óxido superficial.
- Acabado superficial (“finishing”) con grano recto o textura definida.
Componentes y configuraciones destacadas
- Banda abrasiva (tipo “K”): disponible en anchuras de 1060 mm o 1330 mm. La unidad de lijado incorpora un sistema de oscilación electrónico‑neumático que mantiene la estabilidad de la banda incluso en trabajos exigentes.
- Sistema de cepillos superiores (4PTB): cuatro cepillos oscilantes — dos giran a favor y dos en contra del reloj. Cada cepillo puede ajustarse en altura. El cabezal de cepillado oscila con un recorrido ajustable sobre todo el ancho de la cinta transportadora, permitiendo un redondeado uniforme de bordes.
- Cepillo cilíndrico de acabado: pensado para acabado superficial. Puede funcionar con o sin oscilación; con oscilación genera un acabado tipo “rayado corto”, sin oscilación un acabado “hairline”.
- Cinta transportadora resistente: banda de alimentación resistente a chispas y aceites, con perfil antideslizante. Disponible con mesa de vacío o vía magnética, lo que permite sujetar piezas metálicas ferrosas o no ferrosas; útil incluso para piezas pequeñas.
Datos técnicos — Edge Cell Plus (configuración típica)
| Parámetro | Valor / Detalle |
|---|---|
| Ancho útil de chapa | 1060 mm / 1330 mm |
| Dimensiones máquina (L × An × Al) | ~ 2545 × 1978 × 2107 mm |
| Peso máquina | 3200 kg |
| Espesor mínimo de chapa (con mesa de vacío / magnética) | Tamaño mínimo de pieza: tamaño tarjeta de crédito (con sujeción adecuada) |
| Rodillo de contacto (banda abrasiva) | Diámetro 132 mm, goma vulcanizada resistente a aceite/calor, dureza 70 Shore. Altura ajustable, presión de lijado regulable. |
| Ejemplo banda abrasiva | 1060 × 1900 mm (en versión 1060) |
| Sistema de cepillos superiores (4PTB) | 4 cepillos oscilantes (2 CW / 2 CCW), Ø 250 mm, motores 1.5 kW cada uno. Altura ajustable, velocidad regulable. |
| Velocidad de avance | Variable (depende de configuración, parámetros banda/cepillos) |
| Sujeción de piezas | Mesa de vacío o vía magnética para mantener piezas ferrosas o no ferrosas estables durante el proceso. |
Para qué sirve — en qué escenarios destaca
La Edge Cell Plus es ideal para talleres que necesiten una solución versátil de acabado en chapa: eliminación de rebabas, limpieza de bordes, redondeo, eliminación de óxido de corte (láser), acabado superficial uniforme y consistente, todo en una sola pasada. Reduce costes de mano de obra, acelera tiempos de producción y asegura una calidad constante de las piezas.
Ventajas principales
- Una sola máquina para múltiples operaciones: desbarbado, redondeado, limpieza y acabado.
- Manejo sencillo y configuración modular — puede adaptarse a distintos requisitos productivos sin necesidad de múltiples máquinas.
- Sujeción segura de piezas ferrosas y no ferrosas — incluso piezas pequeñas — gracias a mesa de vacío o sistema magnético.
- Alta capacidad de procesamiento (anchos de hasta 1330 mm).
- Componentes resistentes y robustos: rodillos, cepillos, banda abrasiva de calidad, estructuras pensadas para uso intensivo.
